解碼器--矩陣--存儲設備
解碼器及數字矩陣
網絡解碼器系列是專為高清監控系統的部署與管理而設計的網絡解碼器,基于Linux 操作系統, 采用不占用CPU的硬解碼方式,運行穩定可靠�?芍С�24個HDMI全高清數字信號輸出, 每個液晶屏輸出1/4//9/16畫面自由組合, 單屏顯示輸出分辨率為1920×1080,充分發揮液晶屏高分辨率的優勢,單機16畫面也能充分展現D1(704×576)、720P(1280×720)、1080P(1920×1080)高清編碼的優勢;輸入路數可以根據項目特別定制,為中小型電視墻解碼服務提供強有力的支持,滿足新的“全面覆蓋,重點監控”,1:1顯示輸出的行業主流需求,項目工程首選.
MX6616-24 后面數字是代表路數;系列產品是基于嵌入式硬件平臺開發的一款解碼設備。支持全高清HDMI輸出口解碼輸出,同時支持HDMI轉接dvi;vga,bnc解碼輸出;支持H.265、H.264、MPEG4、MJPEG、SmartH264、SmartH265等多種編碼碼流解碼,解碼性能強勁,最高支持1200W及以下分辨率的H.265/H.264碼流解碼,支持4K超高清輸出,是我司為高清IP監控推出的新一代解碼器。
功能特性
◆ 強大的解碼顯示能力
◆ 支持HDMI(可以轉DVI-D、BNC)輸出接口;
◆ HDMI輸出分辨率最高支持4K(3840*2160@30HZ);
◆ 支持H.265、H.264、MPEG4、MJPEG、SmartH264、SmartH265等主流的編碼格式;
◆ 支持PS、RTP、TS、ES等主流的封裝格式;
◆ 支持H.265、H.264的Baseline、Main、High-profile編碼級別;
◆ 支持G.722、G.711A、G.726、G.711U、MPEG2-L2、AAC音頻格式的解碼;
多元化的解碼控制模式
◆支持主動解碼和被動解碼兩種解碼模式;
◆支持開窗、畫面分割功能;
◆最大支持16塊屏幕任意拼接;
◆支持遠程錄像文件的解碼輸出;
◆支持直連前端設備解碼上墻和通過流媒體轉發的方式解碼上墻;
◆支持使用RTSP URL方式從編碼設備取流解碼;
◆支持多屏互動功能;
◆支持OSD疊加
◆支持平臺以SDK方式集成設備;
◆整機只需一根千兆網線,視頻流暢絕不卡頓
◆可同時接入不同網段的IP段網絡攝像機進行解碼,解決任意形式的組網環境
◆支持VLAN劃分,配合嚴謹?shù)木W(wǎng)絡環境使用
◆支持一鍵復位功能,復位后無需綁定解碼卡主從機關系
◆自帶拼接功能,普通電視機都可做多屏拼接顯示
◆支持在屏幕上顯示滾動字幕(如歡迎詞等),字體大小、顏色可自定義(控標點)
◆采用Linux操作系統,運行穩定可靠,插卡式結構,方便擴充與維護
◆內嵌平臺軟件功能,可用鼠標任意拖拽攝像機IP地址到屏幕中的任意一個窗口解碼顯示
◆設備使用可完全脫離電腦使用,同模擬矩陣一樣,操作簡單、快捷、方便
◆支持不同品牌不同分辨率的網絡攝像機同時混合解碼
◆本機支持1200萬及以內像素的H.264、H.265網絡攝像機解碼, 100%還原的攝像機原清晰度,圖像無衰減
◆支持主流廠家的視頻服務器、DVR、NVR、CVI錄像機、TVI錄像機、AHD錄像機等實時雙碼流預覽
◆帶�?荡笕A宇視天地偉業協議直接對NVR進行錄像回放,可以快進快退、可拖動時間軸選擇回放節點,支持錄像文件下載到電腦
◆可選裝HDMI信號輸入卡,實現電腦桌面信號、機頂盒輸出信號投屏顯示
◆可手動添加和自動搜索網絡攝像機的IP地址、支持手動錄入RTSP視頻流地址、接受第三方平臺軟件直推的RTSP視頻流
◆兼容具備ONVIF網絡協議的�?�、大華、華為、宇視、天地偉業等99%市場主流的網絡攝像機
◆兼容具備ONVIF網絡協議的其他廠商攝像機及球機、視頻服務器、各種主流錄像機(nvr、dvr、xvr、ahd、cvi、tvi)
◆支持USB鼠標、 PC平臺軟件、網絡控制鍵盤三種獨立控制方式
◆支持平板、手機APP控制(選配)
◆自動綁定鍵盤切換用的攝像機ID編號,可根據需要更改對應IP的鍵盤切換ID
◆字符疊加功能,可對網絡攝像機編輯相應的地域信息或名稱
◆可以分組切換畫面,多屏自動輪巡、單屏自動輪巡
◆支持來電后開機自動拼接圖像,拼接模式可自定義
◆支持保存和調用N組拼接預案,支持任意通道雙擊拼接
◆支持32組場景記憶功能,可以多個場景自動輪巡復顯(控標點)
◆支持64組群組輪循,每組可綁定64個視頻通道,可任意編輯組對應關系,輪循間隔最低可設20秒(控標點)
◆支持多場景電子地圖功能,鼠標懸停在標注就能顯示該區域圖像
◆可選配網絡報警主機實現音視頻聯動切換
◆支持遠程獲取和配置參數,支持遠程導出和導入?yún)?shù);
◆支持遠程獲取系統運行狀態、系統日志;
◆支持遠程重啟、恢復默認配置、升級等日常維護。
產品系列
型號規格
MX6616-24
視頻輸出
HDMI輸出
24
500路海康監控攝像機
顯示屏輸出分辨率
3840*2160@30HZ,1920*1080@60HZ/50HZ,1280*1024@60HZ,1366*768@60HZ
解碼參數
接入網絡攝像機數量
1024 臺800W像素及以下的網絡攝像機
解碼能力(單路)
1畫面時 = 1200W及以下像素
4畫面時 = 400W及以下像素
9畫面時 = 130W及以下像素
16畫面時 = D1及以下像素
外部接口
網絡接口
1個RJ45 100M/1000Mbps自適應以太網口
USB接口
1個
其他
在線升級
通過管理平臺軟件或升級工具進行網絡在線升級
顯示響應速度
從A攝像機切換到B攝像機顯示速度小于1秒
控球響應速度
小于1秒
電源
220V
功耗
≤160W
機箱體積
600*415*280mm
包裝毛重
8.5KG

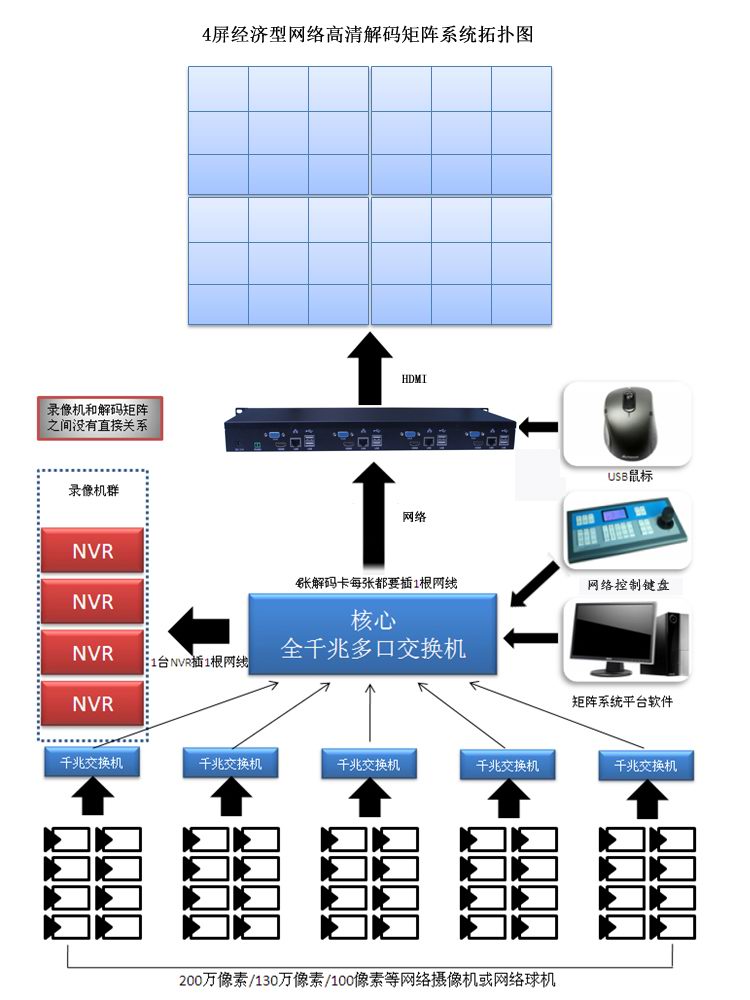

產品連接示意圖
