語音智能大屏處理器

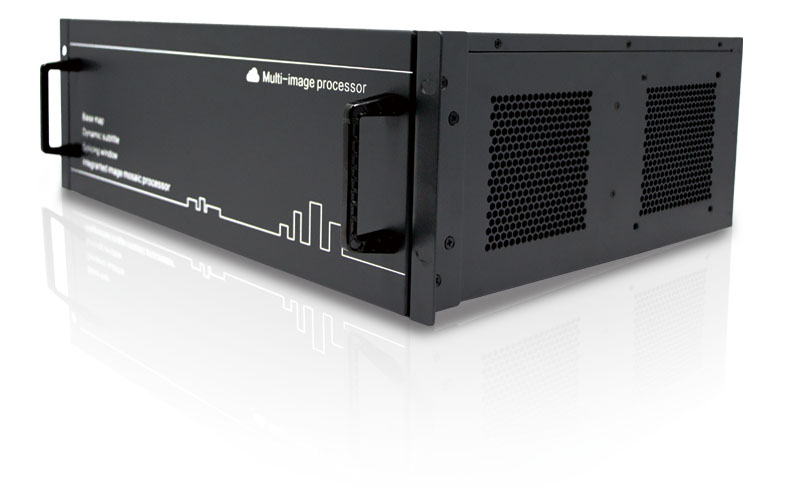

MJ-M2011R系列圖像拼接處理器是針對液晶拼接顯示領域而開發的一款專業的多功能圖像拼接產品,采用大規模ARM+FPGA 陣列式和DSP高速信號處理組合構架,同時結合擁有自主知識產權的視頻處理算法,全硬件設計、一體化結構,使其內部無任何軟件及操作系統,安全穩定。能夠滿足大量的圖片和視頻處理的需求,視頻切換無縫鏈接,控制簡單,支持多種平臺。
系統采用純硬件的總線交換技術,設備在視頻切換的時候,能夠?qū)崿F(xiàn)圖片或者視頻的無縫切換,結合視頻顯示的多樣性,給視覺帶來前所未有的沖擊,有如身臨其境的感覺。
集超高帶寬視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端技術于一身,具有強大的功能。同時,采用多總線并行處理機制,從根本上保證對所有輸入信號的實時同步處理,顯示畫面無任何延遲、丟幀、圖像損失等現象發生。
MJ-M2011R具有多種板卡模塊類型,可支持任意插拔及擴展模式,支持多信號接入,包括:VGA、DVI、HDMI、Ypbpr(轉接)、CVBS(轉接)、SDI、BNC等,產品集成了4K超高分采集、單屏36畫面分割(控標點)、無線分布式投屏(控標點)、多種圖像顯示處理、多用戶管理、預監可視化管理等多種功能于一身,具有強大的功能,滿足多種行業應用需求。
MJ-M2011R支持多種控制方式、RS232串口、網絡等;支持第三方中控控制等,滿足用戶的多種控制需求。

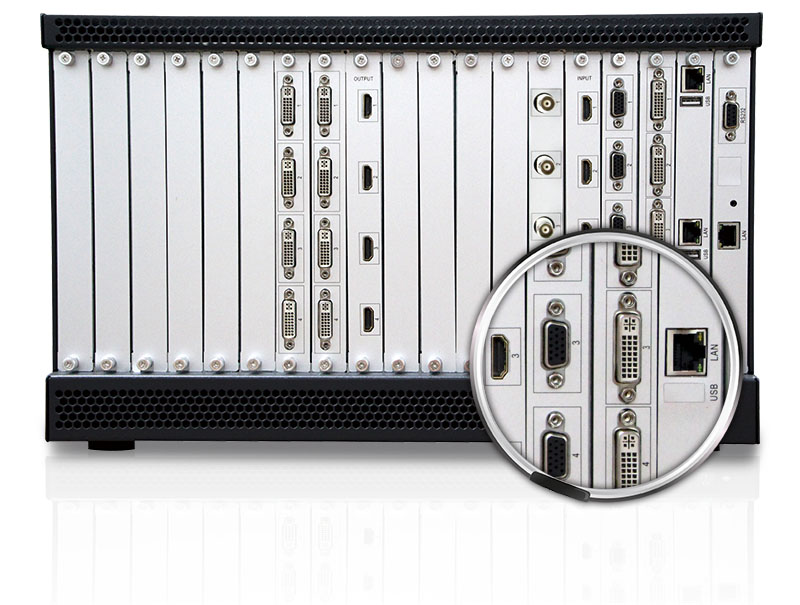

Ø 控制系統主機,采用可采用3U,6U,12U,24U主機箱體,最大支持144進114出,采用插卡式設計,便于系統的安全擴展升級結構。
Ø 采用純硬件FPGA陣列和DSP高速信號處理底板運算交換技術,F(xiàn)PGA圖像高保真插點算法,不需要任何操作系統支持,智能縮放技術,圖像縮放采用智能多相位濾波算法,根據圖像特點自動選擇最優的濾波系數,圖像接近失量級;無極縮放效果,保證更多細節,邊緣無鋸齒以及很好的銳度。
Ø 上電即可工作,啟動速度快、穩定性高,不會出現死機、黑屏現象,啟動時間<5S。
Ø 采用模塊化結構,系統的輸入模塊、輸出模塊、控制模塊均支持熱插拔。
Ø 單個信號可以在任意 M×N(>0) 個顯示單元上拼接顯示。
Ø 支持輸入信號任意拼接、開窗、畫中畫、疊加、漫游、縮放、跨屏等,支持2個圖層。
Ø 支持VGA、DVI、HDMI、SDI、BNC、IPC、Ypbpr(轉接)、DP(轉接)、miniDP(轉接)、CVBS(轉接)等接口輸入。
Ø 支持DVI、HDMI、VGA(轉接),BNC(轉接),DP(轉接),預監輸出。
Ø 支持網絡攝像頭接入功能,設備可接入IP解碼卡,支持4K,500W,300W,1080P、720P,D1像素的網絡攝像機解碼,支持�?�、大華,宇視,雄邁,天地偉業,中維世紀,漢邦高科,科達,華為等主流品牌標準onvif協議的網絡攝像頭實時解碼,信號窗口可任意拉伸、壓縮、拼接、畫中畫、疊加、漫游等功能(控標點)。
Ø 單張IP卡自帶兩個輸入節點,最大支持36分割,及支持不等分的1/4/6/8/9/10/16/25/36分屏,單卡支持解碼72輪圖像,單張IP卡,直接解碼2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1(控標點),并且支持onvif協議及GB28181協議的IPC和NVR接入解碼。
Ø IP解碼卡可多張接入系統擴容多路IPC解碼,實現大規模視頻解碼,并且支持本司米靈云跨區域,廣域網網絡攝像機上墻解碼(控標點)。
Ø IPC解碼業務卡支持解碼主流品牌�?�,大華,雄邁,宇視等NVR,DVR實時視頻解碼及錄像回放(控標點)。
Ø 支持無線投屏業務卡內置功能,可是換一鍵電腦無線投屏,手機(andriod\ios系統)和平板混投等功能,同時支持電腦和手機(Andriod/ios)2分屏混投(控標點)。
Ø 輸入輸出圖像支持無縫切換(控標點)。
Ø 具有可視化預監回顯功能(控標點)。
Ø 主控自帶熱點wifi功能,平板電腦或者手機APP可以搜索熱點連接直接控制,(選配控標點)。
Ø 支持手機端APP可是換控制并且支持手機端語音語義識別控制系統預案(控標點)。

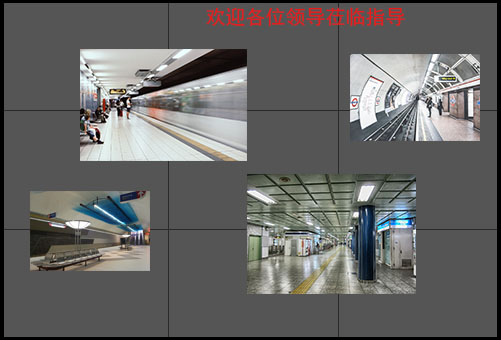

Ø 支持虛擬LED滾動字幕,超高清點對點矢量字幕,支持動態字幕和靜態字幕,可以任意編輯顯示內容、字體、顏色等參數,設置歡迎詞(控標點)。
Ø 支持多個場景預案功能,可保存多達128種場景模式,支持自動輪巡,可自定義設置輪巡時間。
Ø 支持 C/S控制結構,基于TCP/IP網絡以及串口的多用戶實時操作,可實現對多種信號源定義、調度和管理。
Ø 支持多種控制方式,支持RS232串口、網絡、平板電腦,提供SDK對接中控等多種控制方式。
Ø 系統在溫度-15±0.5℃,35±0.5℃,濕度75±2%的環境下正常工作。
Ø 多平臺的客戶端統一管理,自動探測輸入輸出信號。
Ø 支持?jǐn)嚯娀謴?fù)功能和場景記憶功能。
Ø 支持硬件一鍵復位。
滿足平均無故障時間不小于50000小時
三:特色功能詳細說明
現場如果有網絡攝像頭的情況下,可以擴展IP解碼業務卡,單個網口最大支持36分割,最大支持解碼72路視頻解碼,可同時解碼2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1,并且能夠?qū)⒚總攝像頭的視頻調入到屏上面任意開窗
上圖是IP解碼業務卡解碼1080P的實際效果圖,把攝像頭任意拖拽到到其它顯示單元上;下面是單個IPC解碼的圖像任意拖拽的實際效果圖(控標點):MJ-M2011R支持多種控制方式、RS232串口、網絡等;支持第三方中控控制等,滿足用戶的多種控制需求。
二:技術特點
Ø 控制系統主機,采用可采用3U,6U,12U,24U主機箱體,最大支持144進114出,采用插卡式設計,便于系統的安全擴展升級結構。Ø 采用純硬件FPGA陣列和DSP高速信號處理底板運算交換技術,F(xiàn)PGA圖像高保真插點算法,不需要任何操作系統支持,智能縮放技術,圖像縮放采用智能多相位濾波算法,根據圖像特點自動選擇最優的濾波系數,圖像接近失量級;無極縮放效果,保證更多細節,邊緣無鋸齒以及很好的銳度。
Ø 上電即可工作,啟動速度快、穩定性高,不會出現死機、黑屏現象,啟動時間<5S。
Ø 采用模塊化結構,系統的輸入模塊、輸出模塊、控制模塊均支持熱插拔。
Ø 單個信號可以在任意 M×N(>0) 個顯示單元上拼接顯示。
Ø 支持輸入信號任意拼接、開窗、畫中畫、疊加、漫游、縮放、跨屏等,支持2個圖層。
Ø 支持VGA、DVI、HDMI、SDI、BNC、IPC、Ypbpr(轉接)、DP(轉接)、miniDP(轉接)、CVBS(轉接)等接口輸入。
Ø 支持DVI、HDMI、VGA(轉接),BNC(轉接),DP(轉接),預監輸出。
Ø 支持網絡攝像頭接入功能,設備可接入IP解碼卡,支持4K,500W,300W,1080P、720P,D1像素的網絡攝像機解碼,支持�?�、大華,宇視,雄邁,天地偉業,中維世紀,漢邦高科,科達,華為等主流品牌標準onvif協議的網絡攝像頭實時解碼,信號窗口可任意拉伸、壓縮、拼接、畫中畫、疊加、漫游等功能(控標點)。
Ø 單張IP卡自帶兩個輸入節點,最大支持36分割,及支持不等分的1/4/6/8/9/10/16/25/36分屏,單卡支持解碼72輪圖像,單張IP卡,直接解碼2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1(控標點),并且支持onvif協議及GB28181協議的IPC和NVR接入解碼。
Ø IP解碼卡可多張接入系統擴容多路IPC解碼,實現大規模視頻解碼,并且支持本司米靈云跨區域,廣域網網絡攝像機上墻解碼(控標點)。
Ø IPC解碼業務卡支持解碼主流品牌�?�,大華,雄邁,宇視等NVR,DVR實時視頻解碼及錄像回放(控標點)。
Ø 支持無線投屏業務卡內置功能,可是換一鍵電腦無線投屏,手機(andriod\ios系統)和平板混投等功能,同時支持電腦和手機(Andriod/ios)2分屏混投(控標點)。
Ø 輸入輸出圖像支持無縫切換(控標點)。
Ø 具有可視化預監回顯功能(控標點)。
Ø 主控自帶熱點wifi功能,平板電腦或者手機APP可以搜索熱點連接直接控制,(選配控標點)。
Ø 支持手機端APP可是換控制并且支持手機端語音語義識別控制系統預案(控標點)。
Ø 支持虛擬LED滾動字幕,超高清點對點矢量字幕,支持動態字幕和靜態字幕,可以任意編輯顯示內容、字體、顏色等參數,設置歡迎詞(控標點)。
Ø 支持多個場景預案功能,可保存多達128種場景模式,支持自動輪巡,可自定義設置輪巡時間。
Ø 支持 C/S控制結構,基于TCP/IP網絡以及串口的多用戶實時操作,可實現對多種信號源定義、調度和管理。
Ø 支持多種控制方式,支持RS232串口、網絡、平板電腦,提供SDK對接中控等多種控制方式。
Ø 系統在溫度-15±0.5℃,35±0.5℃,濕度75±2%的環境下正常工作。
Ø 多平臺的客戶端統一管理,自動探測輸入輸出信號。
Ø 支持?jǐn)嚯娀謴?fù)功能和場景記憶功能。
Ø 支持硬件一鍵復位。
滿足平均無故障時間不小于50000小時
三:特色功能詳細說明
現場如果有網絡攝像頭的情況下,可以擴展IP解碼業務卡,單個網口最大支持36分割,最大支持解碼72路視頻解碼,可同時解碼2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1,并且能夠?qū)⒚總攝像頭的視頻調入到屏上面任意開窗
MJ-M2011R系列IP解碼業務卡效果圖
通過以上功能,結合對視頻隨意無極縮放,可以對敏感視頻進行實時監測,有特殊情況可以及時的通過特定的顯示區域顯示。極大的方便指揮者對現場情況的掌握。
(2)預監回顯業務卡(選配)
現場需要用操控臺去查看輸入視頻圖像,隨時掌控輸入視頻源的情況,擴展預監回顯業務卡就可以滿足需求。一張業務卡支持8路視頻同時預監,并可可以按需求切換,切換到下一8路回顯預監。

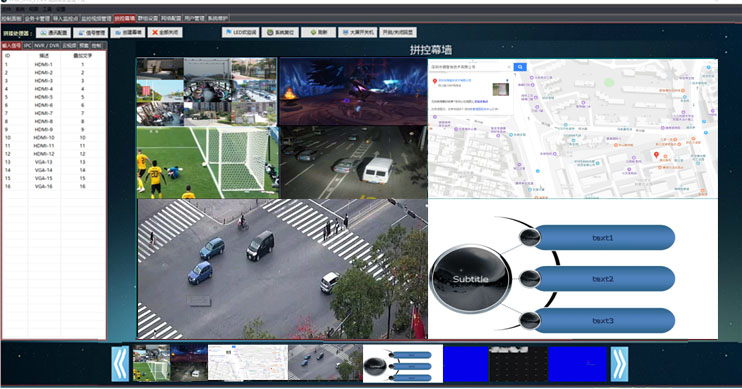

預監回顯效果圖

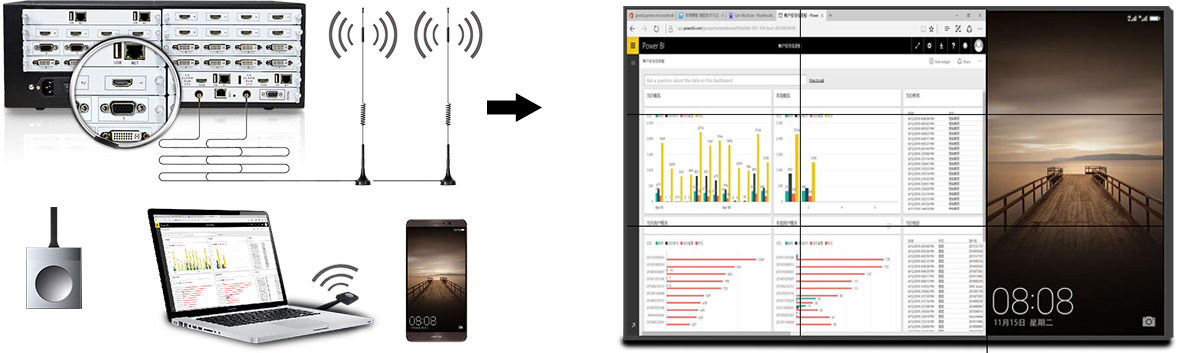

3)無線投屏業務卡(選配)
在會議中運用比較常見,需要把筆記本電腦或者是手機,平板電腦方便快捷的無線同屏到拼接屏上,解決會議資料投屏觀看。只需要平板或者是電腦直接連接無線投屏業務卡的自帶雙WiFi熱點,就直接實現手機和電腦按分屏的方式混投到拼接墻上。
(4)手機端APP支持語音語義理解聲控(選配控標點)
在會議中運用比較常見,需要把筆記本電腦或者是平板界面控制,位置是移動端APP支持語音語義控制輸入控制幕墻上的預案,窗口放大,LED歡迎詞控制,窗口調入位置移動等操作(控標點)
AI語音控制
(5)多窗口信息發布卡(選配控標點)

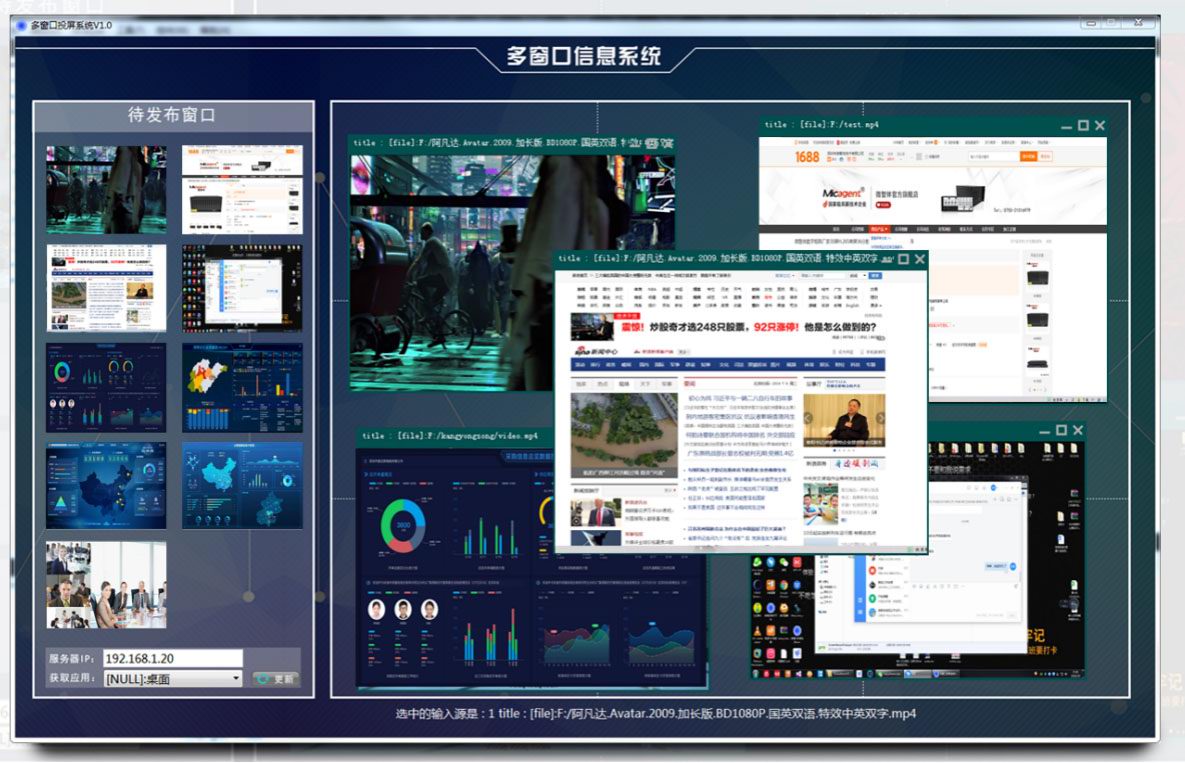

通過多窗口信息發布軟件用一臺電腦抓取WEB瀏覽器,本地軟件、本地視頻、本地圖片、PPT推送到拼接屏,方便物聯網,軟件等大數據顯示,可替代多顯卡電腦的功能。

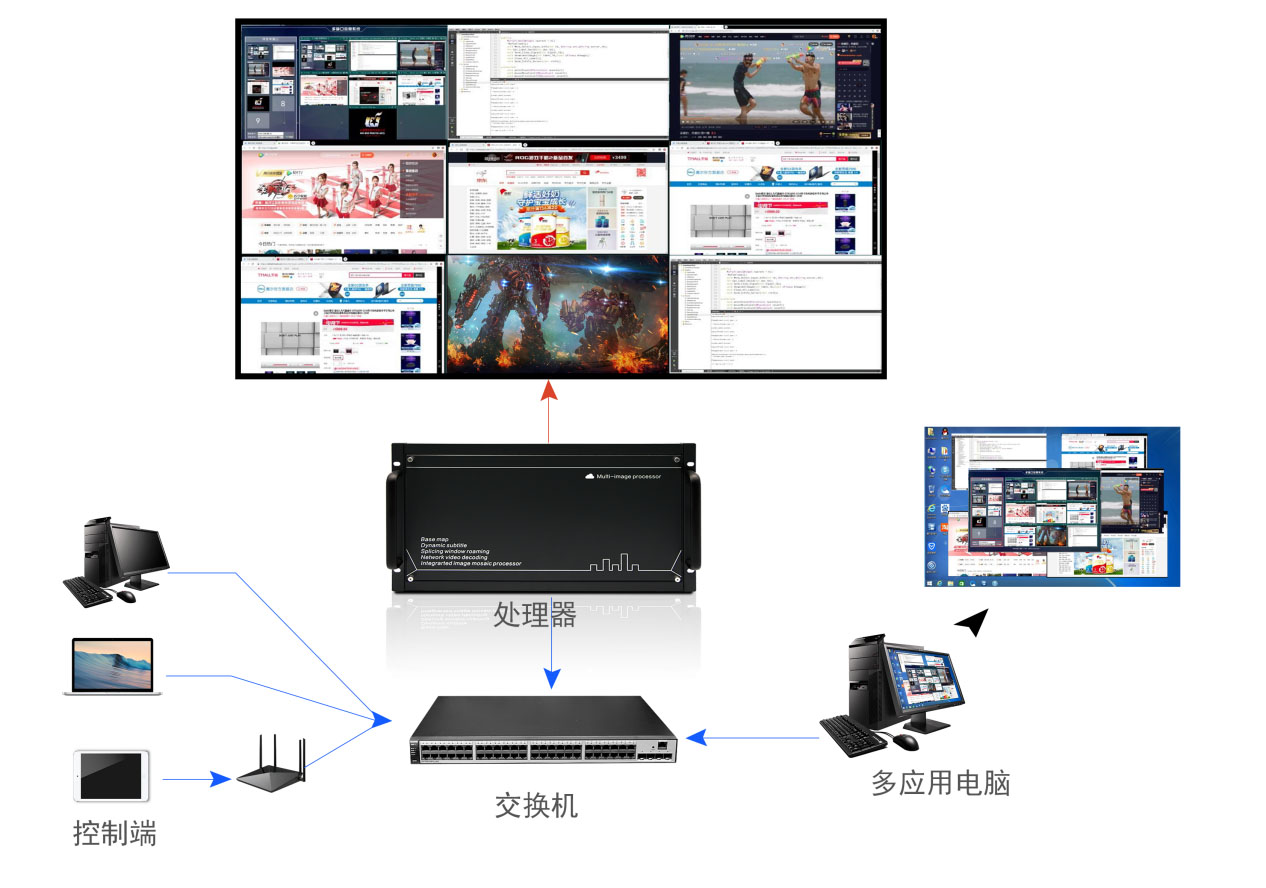

MS一機多窗信息發布拓?fù)鋱D

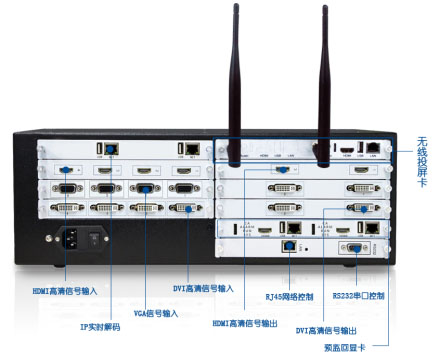

五:系統物理結構
六:系統應用拓?fù)鋱D
七:技術規格
機箱 規格 |
機箱高度 | 3U | 6U | 12U | 24U | |
輸入槽位 | 4 | 9 | 18 | 36 | ||
輸出槽位 | 5 | 9 | 18 | 36 | ||
主控槽位 | 1 | 1 | 1 | 1 | ||
最大輸入和輸出 | 16進20出 | 36進36出 | 72進72出 | 144進144出 | ||
輸入/出板卡 | 輸入板卡 | 信號類型 | VGA/DVI/HDMI/SDI/BNC/ (DP/miniDP/Ypbpr/CVBS/支持轉接) | |||
最大分辨率 | 4K(選配) | |||||
輸出板卡 | 信號類型 | DVI/HDMI/ (VGA/DP/miniDP/BNC/Ypbpr支持轉接) | ||||
最大分辨率 | 1920×1080@60Hz | |||||
硬件信息 | 產品類型 | 純硬件架構 | ||||
處理技術 | FPGA實時處理技術 | |||||
啟動速度 | <5S | |||||
板卡類型 | 模塊化熱插拔結構 | |||||
安全特性 | 無病毒、死機現象發生 | |||||
圖像 處理 |
顯示方式 | 任意拼接/畫中畫/開窗/漫游/疊加/縮放/跨屏等,支持2個圖層疊加。 | ||||
IPC解碼卡(選配) | �?�/大華/宇視/雄邁等主流廠家等標準onvif協議和國標GB28181的IPC解碼,及支持�?�/大華/宇視/雄邁等NVR/DVR解碼和錄像回放;(控標點),并且支持本司米靈云跨區域,廣域網網絡攝像機上墻解碼(控標點) | |||||
解碼性能 | 單張網絡視頻解碼IP卡最大支持36分割,最大支持解碼72路視頻解碼,可同時解碼2路4K,8路500W\400W\300W,18路1080P,32路720P,72路D1(控標點),并且IP卡可多張接入系統擴容多路IPC解碼,實現大規模視頻上墻; | |||||
場景調用 | 128種場景模式 | |||||
預監回顯卡(選配) | 硬預監/回顯 | |||||
多窗口信息發布卡 | 通過多窗口信息發布軟件用一臺電腦抓取WEB瀏覽器,本地軟件、本地視頻、本地圖片、PPT推送到拼接屏(控標點) | |||||
輸入輸出板卡自動探測 | 實時探測當前處理器所有插入的板卡。 | |||||
輸入信號自動探測 | 實時探測每一路輸入是否有信號接入,輸入板卡及客戶端軟件均有狀態指示; | |||||
無線投屏卡(選配) | 支持手機和電腦一鍵無線投屏功能,同時支持電腦和手機2分屏混投(控標點) | |||||
虛擬LED滾動字幕 | 超高清點對點矢量字幕,支持動態字幕和靜態字幕,可以任意編輯顯示內容、字體、顏色等參數。設置為了歡迎詞 | |||||
控制方式 | 網絡控制 | 控制協議 | TCP/IP | |||
網口接口 | RJ45 | |||||
wifi | 平板或者手機連接,AI語音識別控制(控標點) | |||||
串口控制 | 控制接口 | RS232×1,9針D型公接口 | ||||
波特率 | 115200 | |||||
產品規格 | 使用環境 | 工作溫度(℃) | -15-60攝氏度 | |||
工作濕度(RH) | 10-90%無冷凝 | |||||
電器特性 | 輸出電壓 | 100-220V,AC | ||||
頻率 | 50-60HZ | |||||
尺寸 | 寬x深x高 480x440x100 | |||||
重量 | <=20KG(滿配) | |||||
冗余電源(選配) | 支持選配冗余電源機箱 | |||||
平均無故障時間 (MTBF) |
>50000小時 |
